Page 130 - Barkom 2019 Katalog

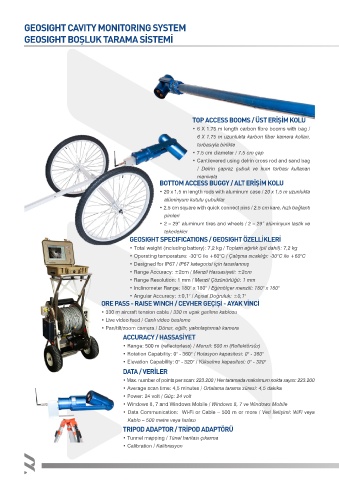

GEOSIGHT CAVITY MONITORING SYSTEM
GEOSIGHT BOŞLUK TARAMA SİSTEMİ

TOP ACCESS BOOMS / ÜST ERİŞİM KOLU

• 6 X 1.75 m length carbon fibre booms with bag /
6 X 1.75 m uzunlukta karbon fiber kamera kolları,
torbasıyla birlikte
• 7.5 cm diameter / 7.5 cm çap
• Cantilevered using delrin cross rod and sand bag
/ Delrin çapraz çubuk ve kum torbası kullanan
manivela
BOTTOM ACCESS BUGGY / ALT ERİŞİM KOLU
• 20 x 1,5 m length rods with aluminum case / 20 x 1,5 m uzunlukta
alüminyum kutulu çubuklar
• 2.5 cm square with quick connect pins / 2.5 cm kare, hızlı bağlantı
pimleri
• 2 – 29” aluminum tires and wheels / 2 – 29” alüminyum lastik ve
tekerlekler
GEOSIGHT SPECIFICATIONS / GEOSIGHT ÖZELLİKLERİ

• Total weight (including battery): 7,2 kg / Toplam ağırlık (pil dahil): 7,2 kg
• Operating temperature: -30°C ile +60°C / Çalışma sıcaklığı: -30°C ile +60°C
• Designed for IP67 / IP67 kategorisi için tasarlanmış
• Range Accuracy: ±2cm / Menzil Hassasiyeti: ±2cm
• Range Resolution: 1 mm / Menzil Çözünürlüğü: 1 mm
• Inclinometer Range: 180° x 180° / Eğimölçer menzili: 180° x 180°
• Angular Accuracy: ±0,1° / Açısal Doğruluk: ±0,1°
ORE PASS - RAISE WINCH / CEVHER GEÇİŞİ - AYAK VİNCİ
• 330 m aircraft tension cable / 330 m uçak gerilme kablosu
• Live video feed / Canlı video besleme
• Pan/tilt/zoom camera / Döner, eğilir, yakınlaştırmalı kamera
ACCURACY / HASSASİYET
• Range: 500 m (reflectorless) / Menzil: 500 m (Reflektörsüz)
• Rotation Capability: 0° - 360° / Rotasyon kapasitesi: 0° - 360°
• Elevation Capability: 0° - 320° / Yükselme kapasitesi: 0° - 320°
DATA / VERİLER
• Max. number of points per scan: 223.200 / Her taramada maksimum nokta sayısı: 223.200
• Average scan time: 4,5 minutes / Ortalama tarama süresi: 4,5 dakika
• Power: 24 volt / Güç: 24 volt
• Windows 8, 7 and Windows Mobile / Windows 8, 7 ve Windows Mobile
• Data Communication: Wi-Fi or Cable – 500 m or more / Veri İletişimi: WiFi veya
Kablo – 500 metre veya fazlası
TRIPOD ADAPTOR / TRİPOD ADAPTÖRÜ
• Tunnel mapping / Tünel haritası çıkarma
• Calibration / Kalibrasyon
