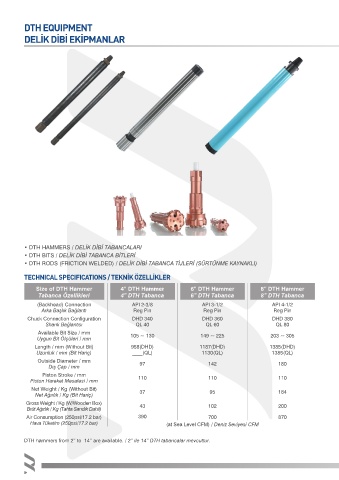

Page 150 - Barkom 2019 Katalog

DTH EQUIPMENT
DELİK DİBİ EKİPMANLAR

• DTH HAMMERS / DELİK DİBİ TABANCALARI
• DTH BITS / DELİK DİBİ TABANCA BİTLERİ
• DTH RODS (FRICTION WELDED) / DELİK DİBİ TABANCA TİJLERİ (SÜRTÜNME KAYNAKLI)

TECHNICAL SPECIFICATIONS / TEKNİK ÖZELLİKLER

Size of DTH Hammer 4” DTH Hammer 6” DTH Hammer 8” DTH Hammer
Tabanca Özellikleri 4” DTH Tabanca 6” DTH Tabanca 8” DTH Tabanca
(Backhead) Connection API 2-3/8 API 3-1/2 API 4-1/2
Arka Başlık Bağlantı Reg Pin Reg Pin Reg Pin
Chuck Connection Configuration DHD 340 DHD 360 DHD 380
Shank Bağlantısı QL 40 QL 60 QL 80
Available Bit Size / mm
Uygun Bit Ölçüleri / mm 105 ~ 130 149 ~ 225 203 ~ 305
Length / mm (Without Bit) 958(DHD) 1187(DHD) 1385(DHD)
Uzunluk / mm (Bit Hariç) ____(QL) 1130(QL) 1385(QL)
Outside Diameter / mm 97 142 180
Dış Çap / mm
Piston Stroke / mm
Piston Hareket Mesafesi / mm 110 110 110
Net Weight / Kg (Without Bit) 37 95 184
Net Ağırlık / Kg (Bit Hariç)
Gross Weight / Kg (W/Wooden Box) 43 102 200
Brüt Ağırlık / Kg (Tahta Sandık Dahil)
Air Consumption (250psi/17.2 bar) 390 700 870
Hava Tüketim (250psi/17.2 bar) (at Sea Level CFM) / Deniz Seviyesi CFM

DTH hammers from 2” to 14” are available. / 2” ile 14” DTH tabancalar mevcuttur.
