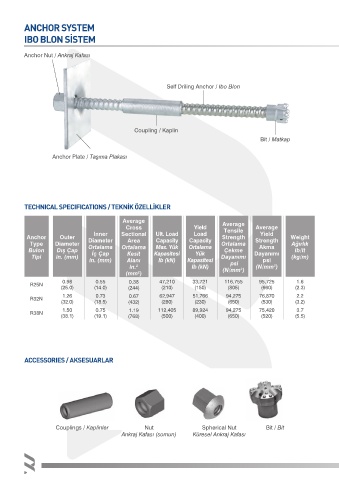

Page 154 - Barkom 2019 Katalog

ANCHOR SYSTEM
IBO BLON SİSTEM

Anchor Nut / Ankraj Kafası

Self Driling Anchor / Ibo Blon

Coupling / Kaplin
Bit / Matkap

Anchor Plate / Taşıma Plakası

TECHNICAL SPECIFICATIONS / TEKNİK ÖZELLİKLER

Average Average
Cross Yield Tensile Average
Inner Sectional Ult. Load Load Yield
Anchor Outer Strength Weight
Type Diameter Diameter Area Capacity Capacity Ortalama Strength Ağırlık
Bulon Dış Çap Ortalama Ortalama Max. Yük Ortalama Çekme Akma Ib/It
Tipi in. (mm) İç Çap Kesit Kapasitesi Yük Dayanımı Dayanımı (kg/m)
in. (mm) Alanı Ib (kN) Kapasitesi psi psi
in. Ib (kN) (N/mm ) (N/mm )
2
2
2
2
(mm )
0.98 0.55 0.38 47,210 33,721 116,755 95,725 1.6
R25N
(25.0) (14.0) (244) (210) (150) (805) (660) (2.3)
1.26 0.73 0.67 62,947 51,766 94,275 76,870 2.2
R32N
(32.0) (18.5) (432) (280) (230) (650) (530) (3.2)
1.50 0.75 1.19 112,405 89,924 94,275 75,420 3.7
R38N
(38.1) (19.1) (768) (500) (400) (650) (520) (5.5)

ACCESSORIES / AKSESUARLAR

Couplings / Kaplinler Nut Spherical Nut Bit / Bit
Ankraj Kafası (somun) Küresel Ankraj Kafası
