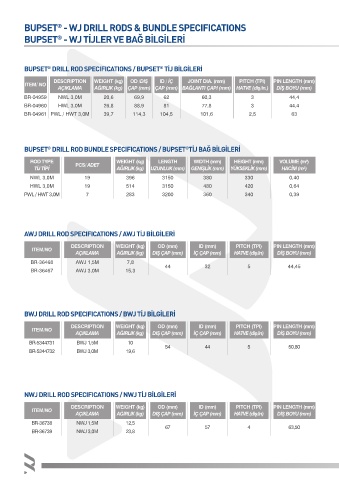

BUPSET  - WJ DRILL RODS & BUNDLE SPECIFICATIONS
                       ®
           BUPSET  - WJ TİJLER VE BAĞ BİLGİLERİ
                       ®




           BUPSET  DRILL ROD SPECIFICATIONS / BUPSET  TİJ BİLGİLERİ
                   ®
                                                           ®
                      DESCRIPTION   WEIGHT (kg)                              OD /DIŞ   ID / İÇ   JOINT DIA. (mm)   PITCH (TPI)          PIN LENGTH (mm)
           ITEM/ NO
                       AÇIKLAMA     AĞIRLIK (kg) ÇAP (mm) ÇAP (mm) BAĞLANTI ÇAPI (mm)  HATVE (diş/in.)  DİŞ BOYU (mm)
           BR-04959    NWL 3,0M        20,6       69,9      62            60,3             3            44,4
           BR-04960    HWL 3,0M        26,8       88,9      81            77,8             3            44,4
           BR-04961 PWL / HWT 3,0M     39,7      114,3     104,5         101,6            2,5            63






           BUPSET  DRILL ROD BUNDLE SPECIFICATIONS / BUPSET TİJ BAĞ BİLGİLERİ
                                                                    ®
                   ®
             ROD TYPE                    PCS/ ADET  WEIGHT (kg)                               LENGTH  WIDTH (mm)   HEIGHT (mm)   VOLUME (m³)
               TİJ TİPİ                     AĞIRLIK (kg)  UZUNLUK (mm)  GENİŞLİK (mm)  YÜKSEKLİK (mm)  HACİM (m³)
             NWL 3,0M           19             396          3150          380            330            0,40
             HWL 3,0M           19             514          3150          480            420            0,64
           PWL / HWT 3,0M        7             283          3200          360            340            0,39






           AWJ DRILL ROD SPECIFICATIONS / AWJ TİJ BİLGİLERİ

                            DESCRIPTION    WEIGHT (kg)                               OD (mm)         ID (mm)            PITCH (TPI)   PIN LENGTH (mm)
              ITEM/NO
                             AÇIKLAMA       AĞIRLIK (kg)  DIŞ ÇAP (mm)  İÇ ÇAP (mm)  HATVE (diş/in)  DİŞ BOYU (mm)
             BR-36468        AWJ 1,5M          7,8
                                                             44            32             5             44,45
             BR-36467        AWJ 3,0M          15,3







           BWJ DRILL ROD SPECIFICATIONS / BWJ TİJ BİLGİLERİ

                            DESCRIPTION    WEIGHT (kg)                               OD (mm)         ID (mm)            PITCH (TPI)   PIN LENGTH (mm)
              ITEM/NO
                             AÇIKLAMA       AĞIRLIK (kg)  DIŞ ÇAP (mm)  İÇ ÇAP (mm)  HATVE (diş/in)  DİŞ BOYU (mm)
             BR-5344731       BWJ 1,5M          10
                                                             54            44             5             50,80
             BR-5344732       BWJ 3,0M         19,6







           NWJ DRILL ROD SPECIFICATIONS / NWJ TİJ BİLGİLERİ

                            DESCRIPTION    WEIGHT (kg)                               OD (mm)         ID (mm)            PITCH (TPI)   PIN LENGTH (mm)
              ITEM/NO
                             AÇIKLAMA       AĞIRLIK (kg)  DIŞ ÇAP (mm)  İÇ ÇAP (mm)  HATVE (diş/in)  DİŞ BOYU (mm)
              BR-36738        NWJ 1,5M         12,5
                                                             67            57             4             63,50
              BR-36739        NWJ 3,0M         23,8
