DRILL RODS & CASINGS

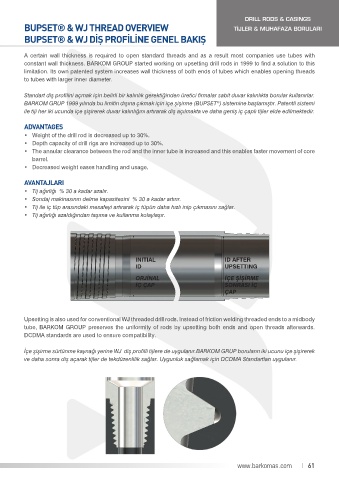

           BUPSET® & WJ THREAD OVERVIEW                                              TİJLER & MUHAFAZA BORULARI
           BUPSET® & WJ DİŞ PROFİLİNE GENEL BAKIŞ


           A certain wall thickness is required to open standard threads and as a result most companies use tubes with
           constant wall thickness. BARKOM GROUP started working on upsetting drill rods in 1999 to find a solution to this
           limitation. Its own patented system increases wall thickness of both ends of tubes which enables opening threads
           to tubes with larger inner diameter.

           Standart diş profilini açmak için belirli bir kalınlık gerektiğinden üretici firmalar sabit duvar kalınlıkta borular kullanırlar.
           BARKOM GRUP 1999 yılında bu limitin dışına çıkmak için içe şişirme (BUPSET ) sistemine başlamıştır. Patentli sistemi
                                                                               ®
           ile tiji her iki ucunda içe şişirerek duvar kalınlığını artırarak diş açılmakta ve daha geniş iç çaplı tijler elde edilmektedir.

           ADVANTAGES
           •  Weight of the drill rod is decreased up to 30%.
           •  Depth capacity of drill rigs are increased up to 30%.
           •  The annular clearance between the rod and the inner tube is increased and this enables faster movement of core
              barrel.
           •  Decreased weight eases handling and usage.

           AVANTAJLARI
           •  Tij ağırliğı  % 30 a kadar azalır.
           •  Sondaj makinasının delme kapasitesini  % 30 a kadar artırır.
           •  Tij ile iç tüp arasındaki mesafeyi artırarak iç tüpün daha hızlı inip çıkmasını sağlar.
           •  Tij ağırlığı azaldığından taşıma ve kullanma kolaylaşır.








                                                  INITIAL                         ID AFTER
                                                  ID                              UPSETTING
                                                  ORJİNAL                         İÇE ŞİŞİRME
                                                  İÇ ÇAP                          SONRASI İÇ
                                                                                  ÇAP




           Upsetting is also used for conventional WJ threaded drill rods. Instead of friction welding threaded ends to a midbody
           tube, BARKOM GROUP preserves the uniformity of rods by upsetting both ends and open threads afterwards.
           DCDMA standards are used to ensure compatibility.

           İçe şişirme sürtünme kaynağı yerine WJ  diş profilli tijlere de uygulanır.BARKOM GRUP boruların iki ucunu içe şişirerek
           ve daha sonra diş açarak tijler de tekdüzenlilik sağlar. Uygunluk sağlamak için DCDMA Standartları uygulanır.





















                                                                                      www.barkomas.com         61
